デカップリングコンデンサの役割と配置鉄則！失敗しない容量選定の目安

高速スイッチングを行うFPGAやマイコン、SoCを搭載した電子回路において、基板設計者の頭を悩ませ続けるのが「電源ラインの電圧変動」と「電磁放射ノイズ（EMI）」の問題です。クロックの高周波化と低消費電力化に伴うコア電圧の低下（1.0V以下など）が進む現在、わずか数十ミリボルトの電圧降下（IRドロップやLdi/dtノイズ）がプロセッサの誤動作やリセットを引き起こします。

この電源トラブルを防ぐ要となる部品がデカップリングコンデンサです。しかし、基板設計の現場では「昔からの慣習で電源ピンごとに0.1μFを適当に置いている」「パターン配線の引き回しを意識せず、効果を半減させている」といったケースが少なくありません。本稿では、第一線のハードウェアエンジニアの知見や設計現場のデータをもとに、デカップリングコンデンサの真の役割、バイパスコンデンサとの概念の違い、失敗しない容量選定と配線パターンの鉄則を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：デカップリングコンデンサの主たる役割は「電源と負荷の結合を断ち切り、過渡電流を局所的に供給して電源ノイズを抑え込むこと」にある。
• 要点2：「とりあえず0.1μF」の盲従は禁物。積層セラミックコンデンサ（MLCC）の自己共振周波数やESR・ESL、DCバイアス特性を考慮した容量選定が必須。
• 要点3：配置の最重要ルールは「ICの電源ピンとグランドピンの直近に、寄生インダクタンスを極小化するループで配置する」ことである。

【役割と仕組み】パスコンとの違いは？電源ノイズ対策回路の基礎理論

電子回路においてデカップリングコンデンサの役割は、電源ラインを通じて複数の回路ブロックが干渉し合う「結合（Coupling）」を切り離す（Decoupling）ことにあります。デジタルICが高速にスイッチングする瞬間、過渡的に急峻な電流（貫通電流や充放電電流）が要求されます。このとき、主電源（レギュレータ等）から離れた位置にあるICまで電源ラインのインダクタンスを経由して電流を供給しようとすると、電圧降下が発生してIC内部の電源が瞬間的に揺らぎます。デカップリングコンデンサは、ICのすぐそばにエネルギーの「小さなダム（電荷供給源）」を置くことで、局所的に過渡電流をまかない、電源ライン全体の電圧変動を防ぐ役割を果たします。

回路技術者の間でも混同されやすいのが、パスコン（バイパスコンデンサ）との違いです。機能的に同じコンデンサが両方の役割を兼ねることも多いため同義語として扱われがちですが、設計思想上のアプローチには明確な違いが存在します。

バイパスコンデンサは、信号ラインや電源ラインに乗った高周波ノイズをグランドへバイパス（迂回・側路）させて除去することを主目的とします。一方、デカップリングコンデンサは、IC側のスイッチングによる急峻な電流変動が主電源ライン側へ逆流・伝播することを阻止し、回路間での電源ノイズ対策回路として相互干渉を断つ機能に着目しています。「外からのノイズを逃がす（バイパス）」か、「内側からの変動エネルギーを局所補給して遮断する（デカップリング）」かという視点の差を理解することが、適切な回路設計の第一歩となります。

【選定の目安】積層セラミックコンデンサの特性と容量選定の黄金比

高周波特性が要求される現代の回路設計では、小型で低インダクタンスな積層セラミックコンデンサ（MLCC）の特性をフル活用するのが標準です。しかし、カタログスペック上の静電容量だけを見て選定すると、実機評価で予期せぬトラブルに見舞われます。

デカップリングコンデンサの容量選定において、基板全体の電力安定化には大容量のバルクコンデンサ（数十μF〜数百μF）を用い、ICピン近傍の高速過渡応答には小容量〜中容量のセラミックコンデンサ（0.01μF〜10μF）を組み合わせる階層的な設計が採用されます。以下の比較表は、主要コンデンサの物理特性と回路設計現場における選定目安をまとめたものです。

デカップリングコンデンサの目安としては、一般的なデジタルICであれば電源ピン1つあたり「0.1μF＋1μF」または「0.1μF＋10μF」の組み合わせが基本線となります。ただし、高誘電率系セラミック（X5R/X7R等）は直流電圧が印加されると実効容量が大幅に低下する「DCバイアス特性」を持つため、定格電圧に対して十分なマージン（定格の2倍以上の耐圧品を選定）を確保することが現場のセオリーです。

【配置の鉄則】IC電源ピン近傍配置と寄生インダクタンス対策パターン

どんなに高性能なコンデンサを選んでも、アートワーク（基板パターン設計）が稚拙であればデカップリング効果は劇的に失われます。基板配線における最大の敵は、パターンやビアが持つ微小な「寄生インダクタンス」です。

高周波領域におけるインピーダンスは $Z = 2\pi f L$ で跳ね上がるため、わずか1nHの寄生インダクタンス対策を怠るだけで、コンデンサが高周波電流を通さなくなります。配線パターン長1mmあたり約1nHのインダクタンスが存在することを常に念頭に置かなければなりません。

配置における絶対的な鉄則はIC電源ピンの近傍配置です。具体的には以下のパターン原則を厳格に順守します。

1. 電源ピンとGNDピンがつくる電流ループ面積の極小化：
   電流が「電源ピン → コンデンサ → GNDピン」へと流れるループ面積が大きいほど、放射ノイズ（EMI）がアンテナのように放射されます。コンデンサはICの電源ピン・GNDピンの最短距離に配置します。
2. ビアの配置位置（コンデンサの外側配置）：
   主電源プレーンからビアを通じて給電する場合、「電源プレーン → ビア → コンデンサの電極 → ICの電源ピン」という順序で配線します。ICとコンデンサの間にビアを挟むと、ビアの寄生インダクタンスによってコンデンサの過渡電流供給能力が著しく阻害されます。
3. 複数ビアの並列打ちによるインダクタンス低減：
   GNDプレーンへの接続は、パッドの脇に太いパターンで接続し、可能な限り複数のビアを並列に配置して等価インダクタンスを削減します。

【インピーダンスと高周波】ESR・ESLの影響と反共振の罠を徹底解剖

コンデンサの理想的なインピーダンス特性は周波数が高くなるほど低下しますが、実際には内部電極の抵抗分である等価直列抵抗（ESR）と、リードや電極構造に起因する等価直列インダクタンス（ESL）が存在します。このESR・ESLの影響によって、コンデンサは特定の周波数で自己共振を起こします。

コンデンサのインピーダンス周波数特性を見ると、自己共振周波数（SRF）までは容量性（周波数が上がるとインピーダンス低下）を示しますが、共振点を超えるとESLが支配的となり誘導性（周波数が上がるとインピーダンス上昇）に転じます。つまり、自己共振周波数を超えた帯域では、コンデンサはもはやコイルとして振る舞い、高周波ノイズ抑制能力を失います。

さらに現場で深刻な問題を引き起こすのが、異なる容量のコンデンサを並列接続した際に発生する「反共振（Anti-resonance）」です。例えば、0.1μFと0.01μFを不用意に並列接続すると、0.1μFが誘導性を示し、0.01μFが容量性を示す周波数帯で並列共振が発生し、特定の周波数でインピーダンスが急激に跳ね上がる現象（インピーダンスピーク）が生じます。この反共振ポイントとICのクロック高調波が一致すると、逆にノイズを増幅させEMC試験で不合格となる原因になります。同一容量の低ESL品を複数並列配置するか、ESRが適度にダンピングされた部品を組み合わせる高度なインピーダンス設計が求められます。

【実態検証】現場で多発する「とりあえず0.1μF」の落とし穴

回路設計コミュニティや大手EMS工場の製造現場から聞こえてくるのは、「昔設計した標準回路の0.1μFをそのまま流用し、試作基板のEMI試験で再設計に追い込まれた」という手記や告白です。

かつてTTLロジックや初期のCMOS全盛期（スイッチング速度が数十nsオーダー）だった時代は、0.1μFのセラミックコンデンサが最適解でした。しかし、近年のエッジレートが1nsを切る超高速ロジックでは、スイッチングノイズの周波数成分は数百MHzから数GHzに達します。この高周波帯域において、リード付き部品はもちろん、標準的な1608/2012サイズの0.1μF MLCCであっても自己共振周波数を大きく超えてしまい、ノイズに対して無力化しているケースが多発しています。

大手通信機器メーカーの検証データによると、同容量（0.1μF）であっても、1608サイズから端子反転型の0510（LW逆転）低ESLコンデンサに変更しただけで、ギガヘルツ帯の電源ノイズが約12dB低減し、不要輻射マージンが大幅に改善したという実証結果が報告されています。

【プロの結論】回路設計で失敗しないための採用・回避基準

電源品質（PI: Power Integrity）と電磁環境両立性（EMC）を両立させるため、設計現場で遵守すべき明確な判断基準を提示します。

• 採用すべきアプローチ：
  • ターゲットインピーダンス法に基づき、許容電圧変動と最大過渡電流から必要インピーダンスを算出して定数を決定する。
  • 高速クロックが走るデバイスには、端子間距離が短くESLが極めて低い「LW逆転コンデンサ」や「3端子貫通コンデンサ」を電源ピン直近に配置する。
  • DCバイアスによる容量低下率をシミュレーションや部品メーカー提供のSパラメータ・特性ツールで必ず事前検証する。
• 慎重になるべき・回避すべきアプローチ：
  • 回路図の見た目だけを整え、アートワーク上で電源ピンから数cm以上離れた空きスペースにコンデンサを配置すること。
  • 反共振ピークの周波数を計算・シミュレーションせずに、異なる桁違いの容量（例：10μF＋0.1μF＋100pF）を手当たり次第に並列接続すること。
  • コンデンサとICピンの間を細い配線パターンで長く引き回し、寄生インダクタンスを無駄に増大させること。

【デカップリングコンデンサ】に関するよくある質問（FAQ）

Q1：デカップリングコンデンサの容量は大きければ大きいほど良いのですか？
A1：一概に大きければ良いわけではありません。大容量コンデンサは低周波の電圧降下を補償するのに有効ですが、サイズが大きくなる傾向がありESLも増加するため、高周波ノイズの除去能力は低下します。また、電源投入時のインラッシュカレント（突入電流）が増大し、電源ICの保護回路が誤作動するリスクもあります。高周波用には小型小容量（低ESL）、バルク用には大容量と役割を分けて適切に配置することが重要です。

Q2：多層基板（4層・6層など）の場合、コンデンサはどこに配置すべきですか？
A2：基本は表面（または裏面）のIC電源ピン・GNDピンの直近です。内層に強固な電源プレーン・GNDプレーンがある多層基板の場合でも、コンデンサからプレーンへの配線長を最短にし、ビアをコンデンサの電極パッドのすぐ横（あるいはパッド内ビア技術）に設けることで、接続ループのインダクタンスを最小限に抑える設計が推奨されます。

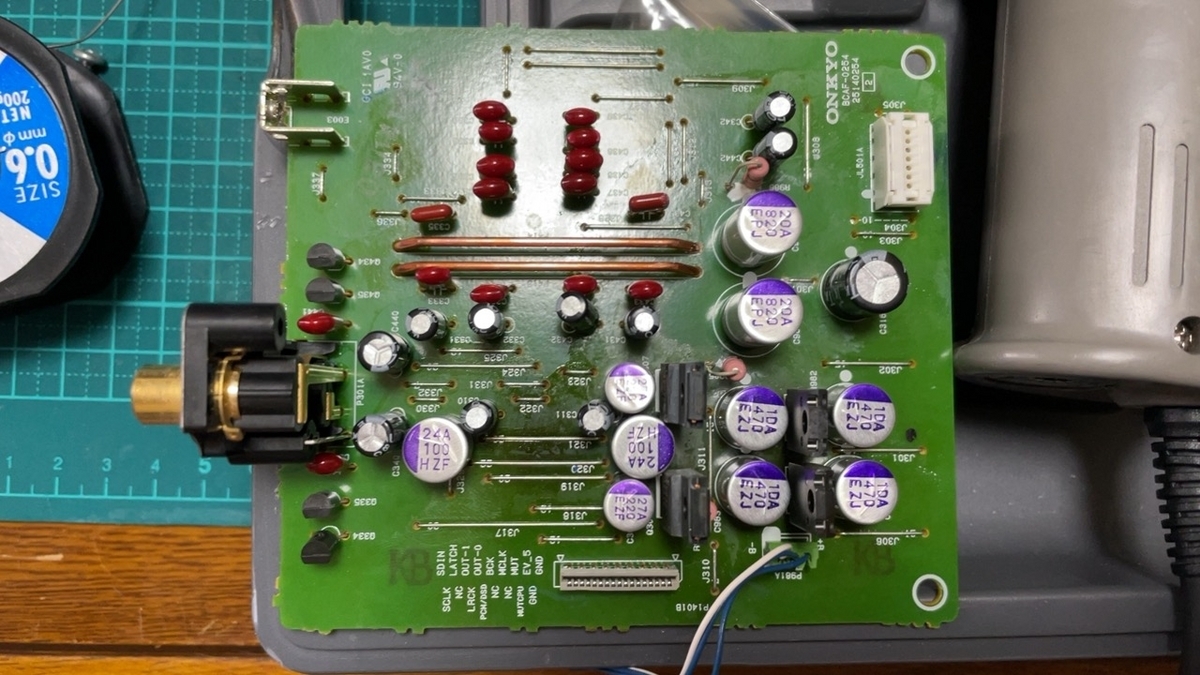

Q3：電解コンデンサと積層セラミックコンデンサを併用する理由は何ですか？
A3：カバーできる周波数帯域が異なるためです。アルミ電解コンデンサやタンタルコンデンサは大容量を確保しやすく、負荷が中長期的に変動した際の「低周波の電力補給」を担います。一方、積層セラミックコンデンサは低ESR・低ESLであり、ナノ秒オーダーの急峻なスイッチングに伴う「高周波ノイズの吸収・局所補給」を担います。両者を併用することで、広帯域にわたって電源インピーダンスを低減できます。

まとめ：今後の動向と失敗しないための判断基準

半導体プロセスの微細化と低電圧・大電流化が進むこれからの回路設計において、デカップリングコンデンサの重要性はこれまで以上に高まっています。もはやコンデンサは単なる「受動部品の1つ」ではなく、伝送線路や電源分配ネットワーク（PDN）全体を構成するクリティカルな高周波伝送路の一部です。

勘や慣習に頼った「0.1μFの均一配置」から脱却し、コンデンサの自己共振周波数、ESR・ESL、基板パターンの寄生インダクタンスを正確に計算・意識した設計を行うことこそが、トラブルのない堅牢なハードウェアを生み出す決定打となります。設計初期段階から電源インピーダンスのシミュレーションと最短ループ配置を徹底し、高品質な回路設計を完遂してください。 （出典: デカップ リング コンデンサ（Yahoo!ニュース））
